Электроды ОК 61.30
Сварочные электроды для нержавеющих сталей для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых сталей марок 03Х18Н10, 08Х18Н10Т, AISI 304L, 321, 347 и им подобных.

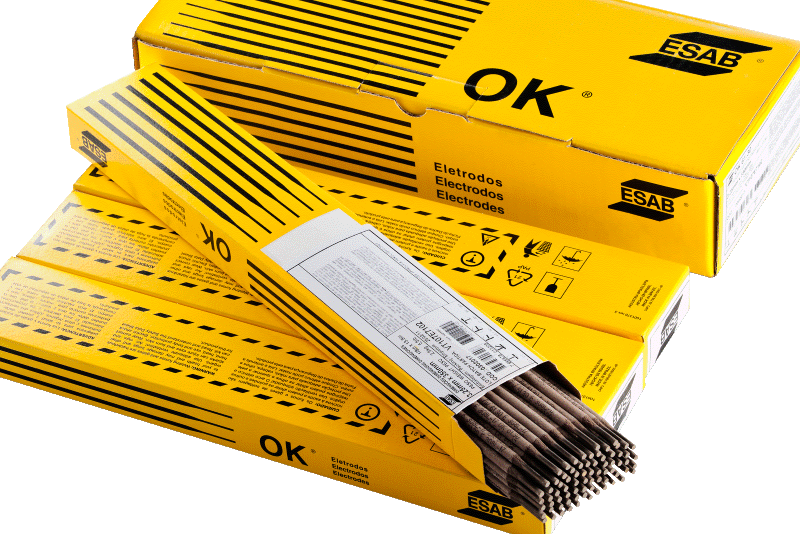

Сварочные электроды ОК 61.30
Тип покрытия - кисло-рутиловое. Электрод ОК 61.30 общетехнического назначения для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых сталей марок 03Х18Н10, 08Х18Н10Т, AISI 304L, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака.
Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…6% (FN 3-10).
Ток: ~ / = (+)
Пространственные положения при сварке: 1, 2, 3, 4, 6
Напряжение холостого хода: 50 В
Режимы прокалки: 330-370°С, 2 часа
Преимущества сварочных электродов OK 61.3
Ток: / = (+)
Пространственные положения при сварке: 1, 2, 3, 4, 6
Напряжение холостого хода: 50 В
Режимы прокалки: 330-370°С, 2 часа
Механические свойства при растяжении
Защитный газ | Предел прочности | Предел текучести | Состояние | Удлинение |
ISO | 580 MPa | 430 MPa | As Welded | 45 % |
AWS | - | - | As Welded | - |
Типичные ударные свойства по Шарпи, V-образный надрез
Результат испытания после сварки | Температура испытания после сварки |
88 J | 20 °C |
60 J | -60 °C |
Параметры сварки
Амперы | В | Время плавления на электрод при 90% | Диаметр | кг наплавленного металла/кг электродов | Количество электродов на килограмм наплавленного металла | Коэфф. наплавки |
35-45 A | 27 V | 24 сек | 1.6 x 300 мм | 0.55 кг | 240 | 0.6 кг/ч |
35-65 A | 29 V | 29 сек | 2.0 x 300 мм | 0.55 кг | 160 | 0.8 кг/ч |
50-90 A | 31 V | 36 сек | 2.5 x 300 мм | 0.55 кг | 99 | 1.1 кг/ч |
70-130 A | 31 V | 54 сек | 3.2 x 350 мм | 0.60 кг | 49 | 1.4 кг/ч |
90-180 A | 32 V | 60 сек | 4.0 x 350 мм | 0.60 кг | 33 | 2.0 кг/ч |
140-250 A | 33 V | 60 сек | 5.0 x 350 мм | 0.60 кг | 20 | 3.0 кг/ч |
Хим. состав наплавленного металла
Mn | C | Si | Ferrite FN | Ni | N | Cr |
0.7 % | 0.03 % | 0.9 % | 5 % | 10.0 % | 0.09 % | 19.3 % |
Одобрения: | ABS; нержавеющая; DNV; 308L |
Классификации: | ISO 3581-A; E 19 9 L R 1 2; AWS A5.4; E308L-17 |
Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.
Сварочный ток: | DC+, AC |
Содержание ферритной фазы: | FN 3-10 |
Тип покрытия: | Acid Rutile |
Тип сплава: | Austenitic CrNi |
Артикул для заказа сварочных электродов в зависимости от размера электрода
Марка сварочного электрода: OK 61.30
OK 61.30 1.6x300мм 6130162030
OK 61.30 1.6x300мм 1/4 VP 61301620L0
OK 61.30 2.0x300мм 6130202030
OK 61.30 2.0x300мм 1/4 VP 61302020L0
OK 61.30 2.5x300мм 6130252030
OK 61.30 2.5x300мм 1/4 VP 61302520L0
OK 61.30 3.2x350мм 6130323020
OK 61.30 3.2x350мм 1/2 VP 61303230T0
OK 61.30 4.0x350мм 6130403020
OK 61.30 4.0x350мм 1/2 VP 61304030G0
OK 61.30 5.0x350мм 1/2 VP 61305030G0
Оригинал
