Режим TIG сварки для сварочного аппарата Monster 220AC/DC
Ниже приведен режим многопроходной сварки нержавеющей стали аустенитного класса ручной аргонодуговой сваркой неплавящимся электродом (TIG) с использования присадочной проволоки марки STC 9-98R. Было выполнялось тавровое соединение в нижнем положении из листа толщиной 8,0мм.

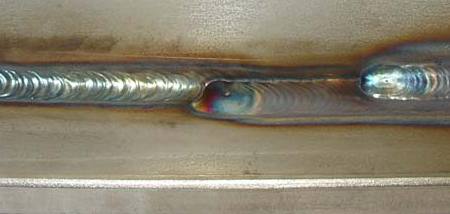

Сварка выполнена в три прохода сплошными швами. Корневой проход выполнялся на токе 220А с использованием импульсного режима, а заполняющие проходы - на токе 100А. Поры и включения после сварки отсутствуют.
|
Тип аппарата
|
|
|
Процесс
|
TIG DC
|
|
Газ
|
100% Аргон
|
|
Свариваемый материал
|
Низкоуглеродистая сталь
|
|
Толщина свариваемой стали, мм
|
8,0
|
|
Тип соединения
|
Тавровое (в несколько проходов)
|
|
Присадочный материал
|
Используется
|
|
Преимущества: легкий контроль процесса
|
|
|
Параметры режима устанавливаемые на аппарате
|
|
|
Корневой проход
|
|
|
Сварочный ток, А
|
220
|
|
Время спада тока, сек
|
|
|
Стартовый ток, %
|
|
|
Время нарастания тока, сек.
|
|
|
Импульс
|
Есть
|
|
Синергетика
|
Есть
|
|
Базовый ток, %
|
|
|
Рабочий цикл, %
|
|
|
Частота, Гц
|
|
|
Заполняющий проход
|
|
|
Сварочный ток, А
|
100
|
|
Время спада тока, сек
|
|
|
Стартовый ток, %
|
|
|
Время нарастания тока, сек.
|
|
|
Импульс
|
|
|
Синергетика
|
|
|
Базовый ток, %
|
|
|
Рабочий цикл, %
|
|
|
Частота, Гц
|
|
 |
|
 ОБРАТНАЯ СТОРОНА
|
|
|
Примечание:
|
|
