Режим TIG сварки для сварочного аппарата Monster 220AC/DC алюминиевого проката 5.0 mm

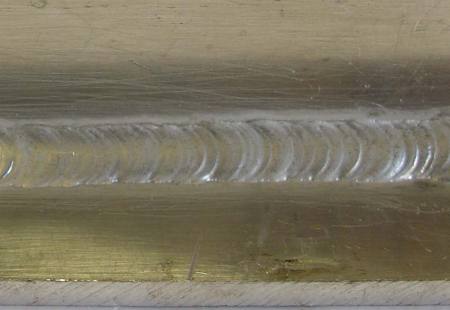

Ниже приведен режим сварки алюминиевого проката ручной аргонодуговой сваркой неплавящимся электродом (TIG) с использования присадочной проволоки марки STC 1-15R диаметром 4,0мм. Было выполнено тавровое соединение в нижнем положении из листа толщиной 5,0мм.
Сварка выполнялась на переменном токе в импульсном режиме с использованием функции MIX AC/DC.
Процесс легко контролировался. Поры, включения и деформация после сварки отсутствуют.
|
Тип аппарата
|
Monster 220AC/DC
|
|
Процесс
|
TIG AC
|
|
Газ
|
100% Аргон
|
|
Свариваемый материал
|
Алюминий
|
|
Толщина свариваемой стали, мм
|
5,0
|
|
Положение сварки
|
Тавровое
|
|
Присадочный материал
|
Используется
|
|
Преимущества: легкий контроль процесса, отсутствие деформации
|
|
|
Первый уровень регулировок
|
|
|
Сварочный ток, А
|
220
|
|
Баланс (Extra fusion), %
|
|
|
АС Частота, Гц
|
140
|
|
Баланс
|
0
|
|
|
|
|
Второй уровень регулировок
|
|
|
АС пульсация
|
Нет
|
|
Базовый ток, %
|
|
|
Период нагрузки, %
|
|
|
Частота пульсации, Гц
|
|
|
Форма волны
|
Прямоугольная
|
|
Mix AC/DC (сочетание ACи DС тока)
|
Используется
|
|
% Mix,%
|
50
|
 |
|
|
|
|
|
Примечание:
|
|
