Радиальные шарикоподшипники
Наиболее распространенный и востребованный тип подшипников. Размерный ряд выпускаемых подшипников позволяет применять их в различных областях от ручного электроинструмента до авиации. По своей конструкции могут воспринимать радиальные, и ограничено, осевые нагрузки.
Вернуться »Достоинства: высокие скорости вращения, низкая стоимость, простота в установке и обслуживании.
Недостаток: повышенные требования к соосности мест установки. Выпускаются как открытые, предназначенные для принудительной смазки, так и с различными типами уплотнений со смазкой на весь срок службы. Некоторые типоразмеры могут так же изготавливаться в коррозионно-стойком исполнении. Основной тип сепаратора – из штампованной стали, при специальных требованиях к шумности и скорости вращения применяются сепараторы из латуни, текстолита, полиамида.
Серии: однорядные 60., 618., 619., 62., 622., 623., 63., 630., 64.., 67.., 16..
двухрядные 42., 43..
примеры обозначений по производителям (суффикс):
|
SKF |
FAG |
NSK-RHP |
NACHI |
NTN |
расшифровка |
|---|---|---|---|---|---|
|
2RS1 |
2RSR |
DDU |
2NSE |
LLU |
контактное резинометаллическое уплотнение |
|
2RZ |
RSD |
VV |
2NKE |
LLB |
контактное резинометаллическое уплотнение малого трения |
|
2Z |
2ZR |
ZZ |
ZZ |
ZZ |
защитная металлическая шайба |
|
RLS.. RMS.. |
-- |
LJ, XLJ, MJ, KLNJ |
R.. |
R.. |
подшипник дюймовой размерности |
|
NR |
стопорное кольцо | ||||
|
C2 <нормаль< С3,С4 |
радиальный зазор | ||||
|
(P0), P6, P5, P4, P9 |
класс точности по ISO | ||||
|
TN9 |
TVH, T |
T, T12 |
TN |
TN |
сепаратор из полиамида |
Пример обозначения: подшипник производства «SKF» 6203-2ZTN9/C3LHT23.
Где:
- 6203 – типоразмер (17х40х12),
- 2Z – металлические защитные шайбы с двух сторон,
- TN9 –сепаратор из полиамида,
- C3 – увеличенный радиальный зазор,
- LHT23 – количество и тип заложенной смазки (если отличается от стандарта)
|
Производитель: |
SKF |
FAG |
NSK |
NACHI |
NTN |
|---|---|---|---|---|---|
|
Обозначение: |
6205- 2RS1 |
6205- 2RSR |
6205- DDU |
6205- 2NSE |
6205- LLU |

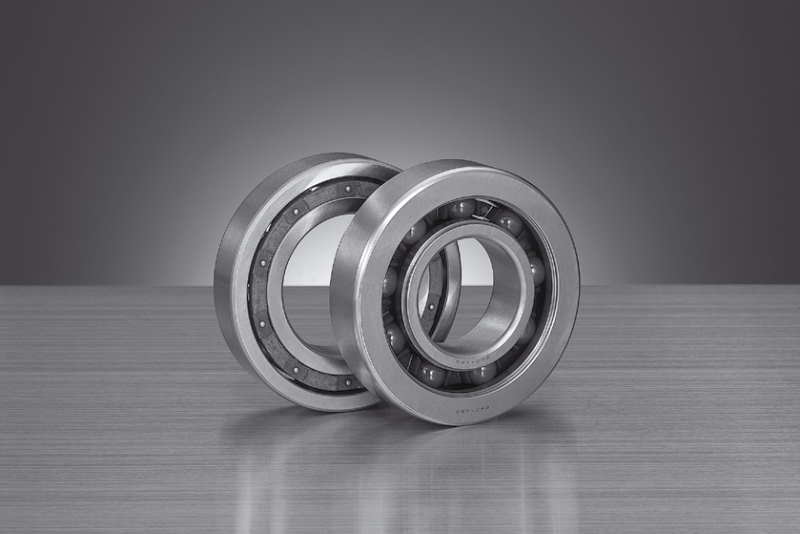

Прецизионные радиальные шариковые подшипники NSK
Широко применимы:
двигатели общего назначения
высокоскоростные электрошпиндели
электрошпиндели деревообрабатывающих станков
