Опорные узлы UCPH

Опорные узлы серии UCPH

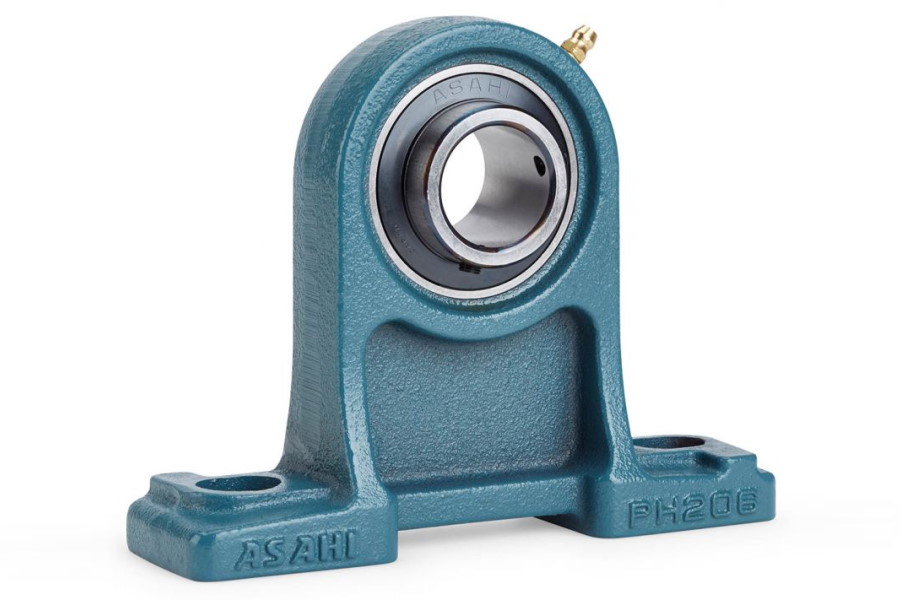

Опорные узлы серии UCPH - высокие опорные подшипниковые узелы, состоящие из корпусного шарикового радиального подшипника серии UC (однорядный радиальный шариковый подшипник с двумя контактными уплотнениями с широким внутренним кольцом и сферической посадочной поверхностью наружного кольца с установочным винтом на внутреннем кольце) и опорного корпуса серии PH.

Вернуться »
Опорные узлы UCPH
Диам.
вала
Узел
Размеры mm
Размер
болта
Подшип-
ник
Корпус
Вес
mm  No. H L A J N N1 H1 H2 B S mm  No. No. kg
12 UCPH201 70 127 40 95 13 19 15 101 31 13 M10 UC201 PH204 1
15 UCPH202 70 127 40 95 13 19 15 101 31 13 M10 UC202 PH204 0,99
17 UCPH203 70 127 40 95 13 19 15 101 31 13 M10 UC203 PH204 0,98
20 UCPH204 70 127 40 95 13 19 15 101 31 13 M10 UC204 PH204 0,96
25 UCPH205 80 140 50 105 13 19 16 114 34 14 M10 UC205 PH205 1,2
30 UCPH206 90 165 50 121 17 21 18 130 38 16 M14 UC206 PH206 1,9
35 UCPH207 95 167 60 127 17 21 19 140 43 18 M14 UC207 PH207 2,4
40 UCPH208 100 184 70 137 17 25 19 149 49 19 M14 UC208 PH208 2,8
45 UCPH209 105 190 70 146 17 25 20 157 49 19 M14 UC209 PH209 3,2
50 UCPH210 110 206 70 159 20 25 22 165 52 19 M16 UC210 PH210 3,6
