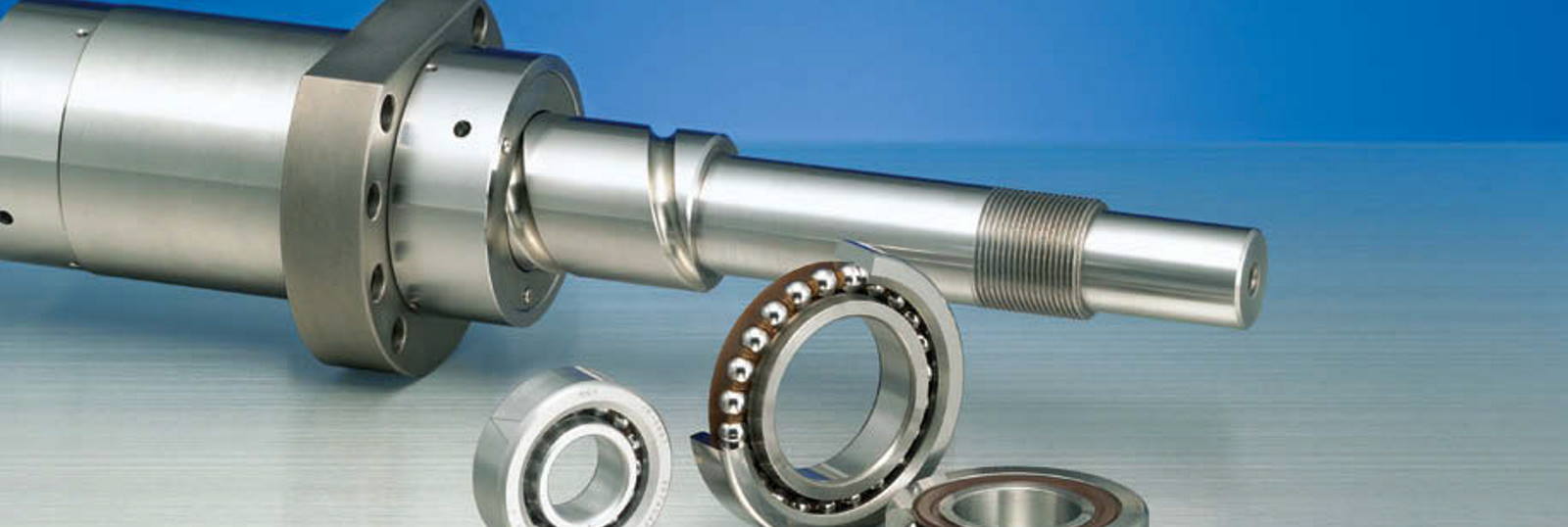

Опорные шарико-винтовые подшипники - серия BSF/BSN

BSF/BSN - подшипники для винтовой опоры

Современные станки требуют шарико-винтовых пар, которые могут эффективно и быстро точно позиционировать деталь или компонент станка. Новые опорные подшипники шарико-винтовой передачи NSK серии BSF / BSN специально разработаны для соответствия этим требованиям.

Отрасли применения подшипников этой серии:

  • Станки
  • Полиграфическая промышленность
  • Деревообрабатывающая промышленность

Особенности подшипников

  • Угол контакта 60o
  • Подшипник шариковый двухрядный
  • Контактное уплотнение с низким коэффициентом трения
  • Смазан на весь срок службы
  • Система повторной смазки
  • Монтажные отверстия (только серия BSF) для прямого монтажа на оборудование
  • Вытяжная канавка (только для серии BSF) для снятия подшипника с машины.
  • Отверстия для повторной смазки с помощью фиксирующего винта с резьбой, чтобы избежать загрязнения

Преимущества подшипников

  • Выдерживает значительные осевые нагрузки
  • Способен выдерживать осевую нагрузку в обоих направлениях
  • Герметизирующая способность (низкое трение и ограниченное тепловыделение)
  • Смазка на весь срок службы
  • Повторная смазка подшипника во время работы, если необходимо
  • Готов к сборке
  • Предварительный натяг уже определен и установлен при затяжке кольцевой гайки



BS F 30 80 DDU H P2B DT


  Описание обозначений
BS Серия (подшипники для винтовой опоры)
F F: подшипник с фланцами, N: подшипник без фланцев
30 Отверстие (мм)
80 Внешний диаметр (мм)
DDU Уплотнения
H Предварительная
P2B Класс точности
DT нет обозначения (пропуск): одиночный подшипник; DT: пара подшипников


Теперь NSK производит свои проверенные радиально-упорные подшипники BSBD в соответствии со своим собственным стандартом HPS для высокоточных подшипников. Соблюдение Стандарта высоких характеристик (HPS) означает, что новые подшипники имеют более высокие коэффициенты нагрузки и особенно подходят для использования в качестве шарико-винтовых подшипников.Компания ожидает, что эти подшипники под названием NSKHPS BSBD найдут применение, особенно в области машин. инструментальное строительство, станки и автоматизированное подъемно-транспортное оборудование.

Шарико-винтовые пары от NSK обеспечивают высокоточные прямолинейные перемещения - например, при позиционировании заготовки или при перемещении осей инструмента - и используются многими крупными производителями станков. Радиально-упорные шарикоподшипники BSBD являются наиболее подходящими для подшипников вращения этих шарико-винтовых пар благодаря их двухрядному расположению и углу контакта 60 °, что означает, что они могут выдерживать большие осевые нагрузки в обоих направлениях. В то же время подшипники BSBD обладают высокой жесткостью и точностью, необходимыми для современного точного машиностроения.

Теперь, с появлением подшипников NSK HPS BSBD, коэффициенты нагрузки были значительно увеличены по сравнению с обычными подшипниками BSBD, что сделало подшипники еще более долговечными, чем раньше. К ассортименту также добавлены новые размеры, так что каталог теперь включает подшипники с внутренним диаметром от 12 до 60 мм в двух различных вариантах: с фланцевыми монтажными отверстиями или без них (BSF) (BSN, используются вместе с отдельными крепежными элементами).

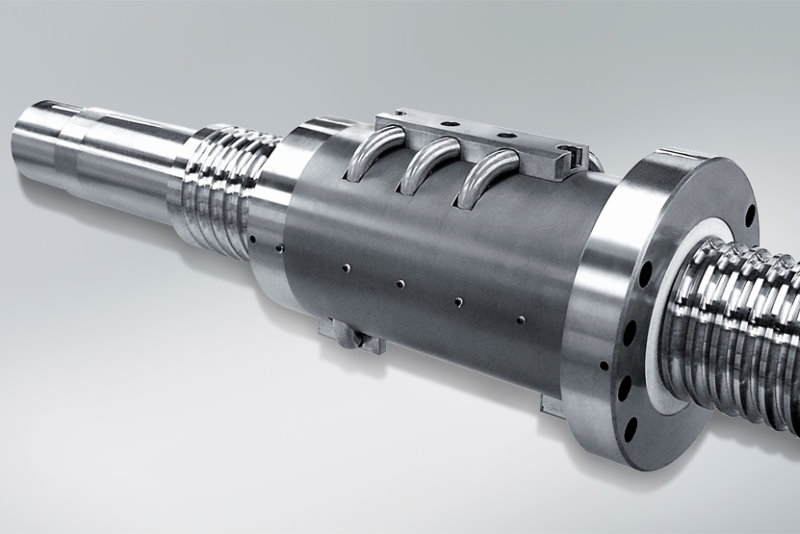

Шарико-винтовая передача с высокой грузоподъемностью - серия HTF-SRE

Шарико-винтовая передача с высокой грузоподъемностью - серия HTF-SRE

Шарико-винтовые пары с высокой нагрузочной способностью серии HTF-SRE гарантируют превосходные динамические характеристики в стандартном диапазоне диаметров 140 мм и более.
